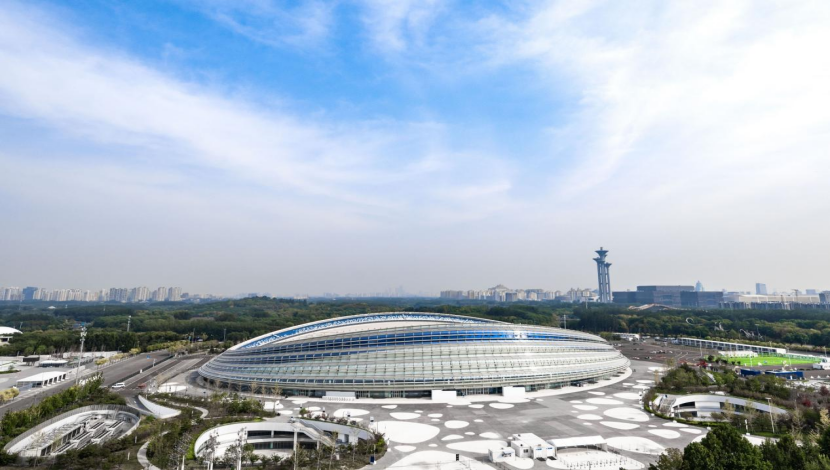

国家速滑馆(冰丝带)

国家速滑馆"冰丝带",是2022年北京冬奥会标志性场馆,是2022年北京冬奥会速度滑冰项目的比赛场馆,与国家体育场"鸟巢"、国家游泳中心"水立方"等共同组成北京这座世界首个"双奥之城"的标志性建筑群。
国家速滑馆设计新颖,造型独特,屋面索网结构采用国产高钒封闭索,是世界最大的索网体育馆屋面;外立面为高工艺曲面幕墙系统,形成22条环绕飘舞的"冰丝带";同时采用CO2 跨临界直冷制冰系统,是首个采用CO2直接蒸发制冷的冬奥会速度滑冰馆。

速滑馆总占地面积166396平方米,建筑面积96980平方米,看台固定座席1.2万。2020年12月30日落成,2022年2月19日完成冬奥会速度滑冰比赛服务保障工作,2022年7月9日正式对公众开放。冬奥会后,国家速滑馆"冰丝带"始终秉承综合利用和低碳使用理念,集合体育赛事、群众健身、文化休闲、展览展示、社会公益等多种功能,在运营管理中融入更多中国元素,使之成为展示中国文化独特魅力的重要窗口,成为展示我国冰雪运动发展的靓丽名片。

设计亮点
- 2022 中国新时代 100 大建筑
- 中国钢结构金奖
- 中国建设工程鲁班奖(国家优质工程)
- 2022-2023 年度国家优质工程金奖
- 中国安装之星
世界最大的索网体育馆屋面

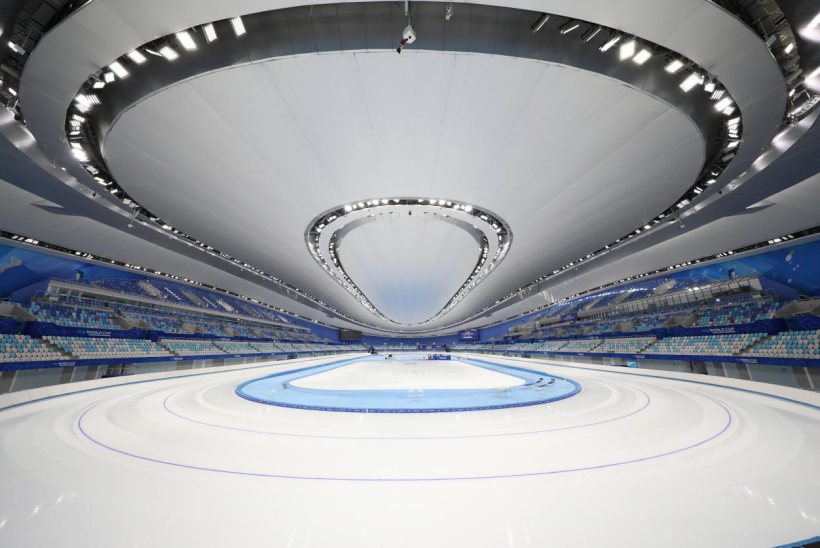

国家速滑馆屋面索网结构采用国产高钒封闭索,索网结构平面投影尺寸约198×124 米,是世界最大的索网体育馆屋面,索网结构索体紧密,表面平整,防腐性能高,承载能力强。屋面索东西向为承重索,南北向为稳定索,均采用双索,承重索直径 64 毫米,共 49 对 (98 根 ),稳定索直径 74 毫米,共 30 对(60 根),索体总长度约为 18564 米,屋面索体总重量约为 581 吨,在承载力不变的情况下大幅度地降低了屋面结构用钢量。国家速滑馆钢结构工程荣获第十三届"中国钢结构金奖",并荣获"中国钢结构金奖年度杰出工程大奖"。

高工艺曲面幕墙系统

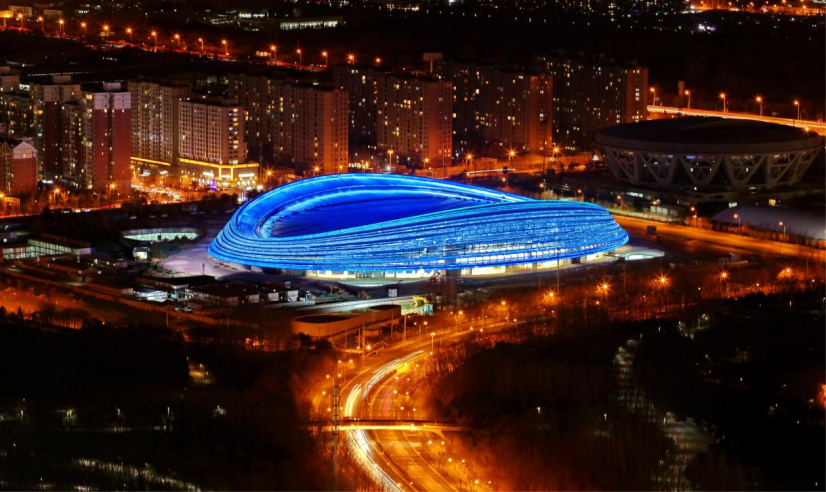

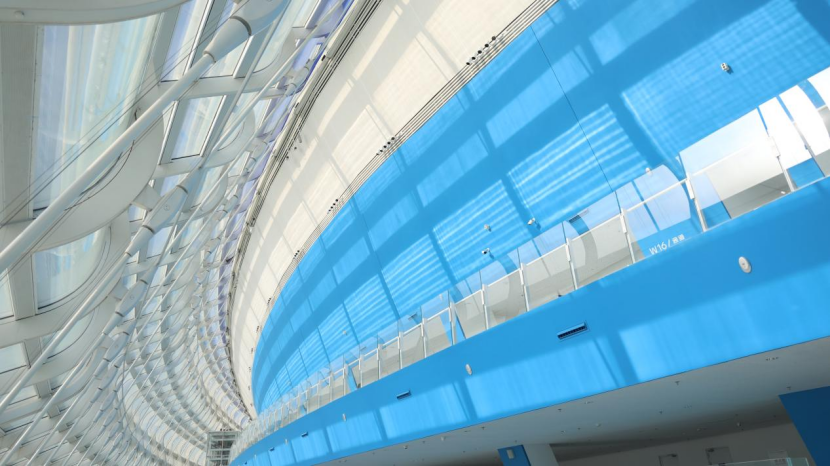

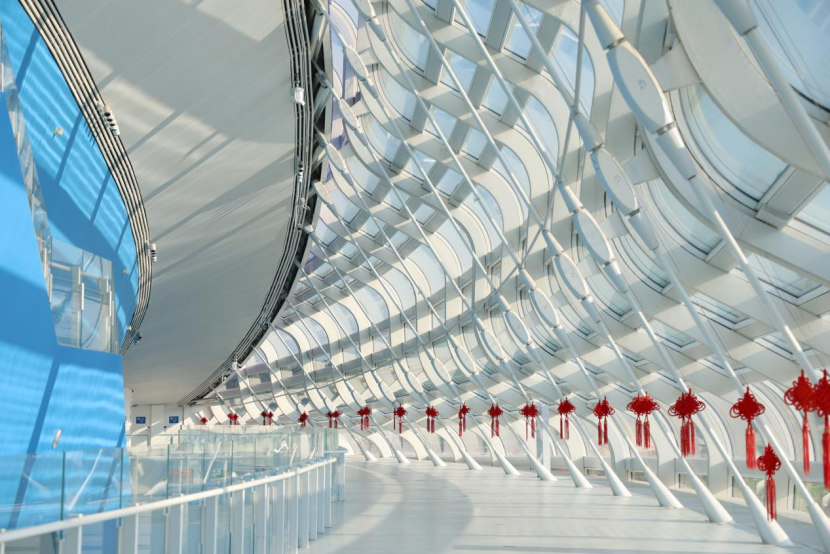

国家速滑馆玻璃幕墙外有 22 条高低盘旋、似环绕飘舞的"冰丝带",内部集成的夜景照明系统开启后,丝带曼舞、轻盈跃动、异彩纷呈,展现了速度滑冰运动的速度与激情。国家速滑馆外立面二层以上为高工艺曲面幕墙系统,有玻璃单元 3360 块,其中曲面玻璃 1440 块,平板玻璃 1920 块,幕墙总面积约为 18462 平方米。幕墙玻璃面板采用半钢化双超白双银低辐射双夹胶中空玻璃,由 4 片 8 毫米厚超白弯弧半钢化热浸玻璃组成,中空层为 12 毫米,内填充氩气。"冰丝带"由晶莹剔透的超白玻璃彩釉印刷,平均每条丝带长约 620 米,总长度约 13640 米。

低碳场馆
国家速滑馆采用 CO2 跨临界直冷制冰系统,是首个采用 CO2 直接蒸发制冷的冬奥会速度滑冰馆,充分发挥CO2 的特性,将冰面温差控制在 0.5℃以内。二氧化碳制冷剂,其 ODP( 破坏臭氧层潜能值 ) 为 0,GWP( 全球变暖潜能值 ) 为 1,无色无味,不助燃,不可燃,是环保型和可持续性最好的冷媒之一。采用二氧化碳制冷剂很大程度提升了国家速滑馆"冰丝带"项目的绿色品质,在极大幅度降低对环境造成破坏的同时相比较传统冰场可以有 20% 以上的能效提升,具有较强的示范引领作用和显著的节能环保意义。

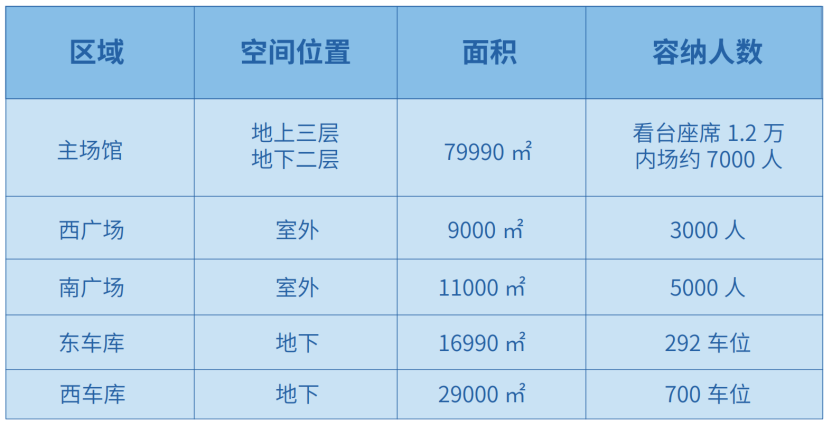

场观布局
